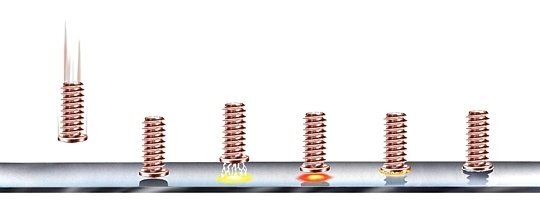

拉弧式螺柱焊：又稱為電弧式螺柱焊，簡稱拉弧焊。拉弧焊接的工作原理與電弧焊較為類似，焊接開始前，預先釋放引弧電流，隨后焊槍進行提升（拉弧階段）并輸出主電流，電弧將焊釘端面和工件表面燒紅至熔融狀態(tài)后，焊釘迅速下壓熔合，將焊釘焊接在工件上。
拉弧式螺柱焊的優(yōu)點：
焊接熔池深，焊接強度更高，抗剪切力、抗扭力、抗震性能更強。
焊縫耐腐蝕，焊釘可露天放置且長時間不易脫落。
可焊螺柱直徑大，最大直徑可達?25mm。
多種焊接方式可供選擇，適合不同場合。
對焊釘形狀要求不高，可焊異形件。
拉弧式螺柱焊的缺點：
不宜在過薄的板材上進行焊接，可能會造成背面變形，焊釘點位變脆弱（容易拉穿）甚至直接焊穿的情況。
不適合焊接M3 - M4這類小直徑的焊釘（并非絕對）。
一般使用380V工業(yè)用電，具有一定的局限性。
容易受到電弧偏吹的影響，導致影響焊接質(zhì)量。
拉弧式螺柱焊的分類：
拉弧式螺柱焊可根據(jù)保護介質(zhì)不同，和焊接時長不同，分為以下幾種不同的焊接方式：
短周期無保護拉弧焊接
保護介質(zhì)：無
焊接時長：1 - 50ms（根據(jù)螺柱直徑和焊接電流不同而有所差異）
工藝說明：此種焊接方式熔池較淺，僅比儲能焊的熔池深度稍大（約為螺柱直徑的1/10），但焊接強度要強于儲能式螺柱焊。
應用場合：主要用于焊接螺柱直徑較小的應用場合，例如M3 - M6，適合板厚較薄的特殊應用場合。
行業(yè)應用：汽車制造業(yè)。
氣體保護拉弧焊接
保護介質(zhì)：惰性氣體，一般為82%氬氣和18%二氧化碳的混合氣體，或純氬氣
焊接時長：20 - 200ms（根據(jù)螺柱直徑和焊接電流不同而有所差異）
工藝說明：此種焊接方式是在上述焊接方式的基礎上增加了保護氣體，可焊接直徑更大的螺柱。
應用場合：主要應用于螺柱直徑在M5 - M12范圍內(nèi)的使用場合，板厚推薦3mm及以上，最小板厚不得低于螺柱直徑的1/8。
行業(yè)應用：重型機箱機柜制造，環(huán)網(wǎng)柜、充氣柜制造，汽車鋁車身制造，鋁不粘鍋制造等。

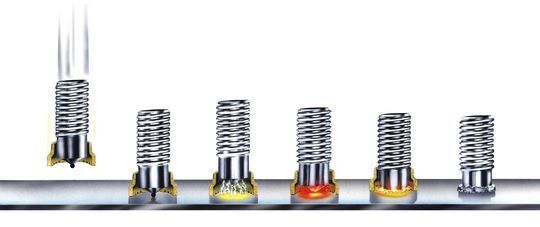

瓷環(huán)保護拉弧焊接
保護介質(zhì)：瓷環(huán)
焊接時長：100ms以上
工藝說明：此種焊接方式一般用于焊接大直徑螺柱，一般螺柱直徑在?8mm以上，由于瓷環(huán)是一次性使用的，所以在施工過程中會產(chǎn)生大量瓷環(huán)垃圾。
行業(yè)應用：手扶電梯制造，鋼結(jié)構(gòu)工程，橋梁建筑等。
